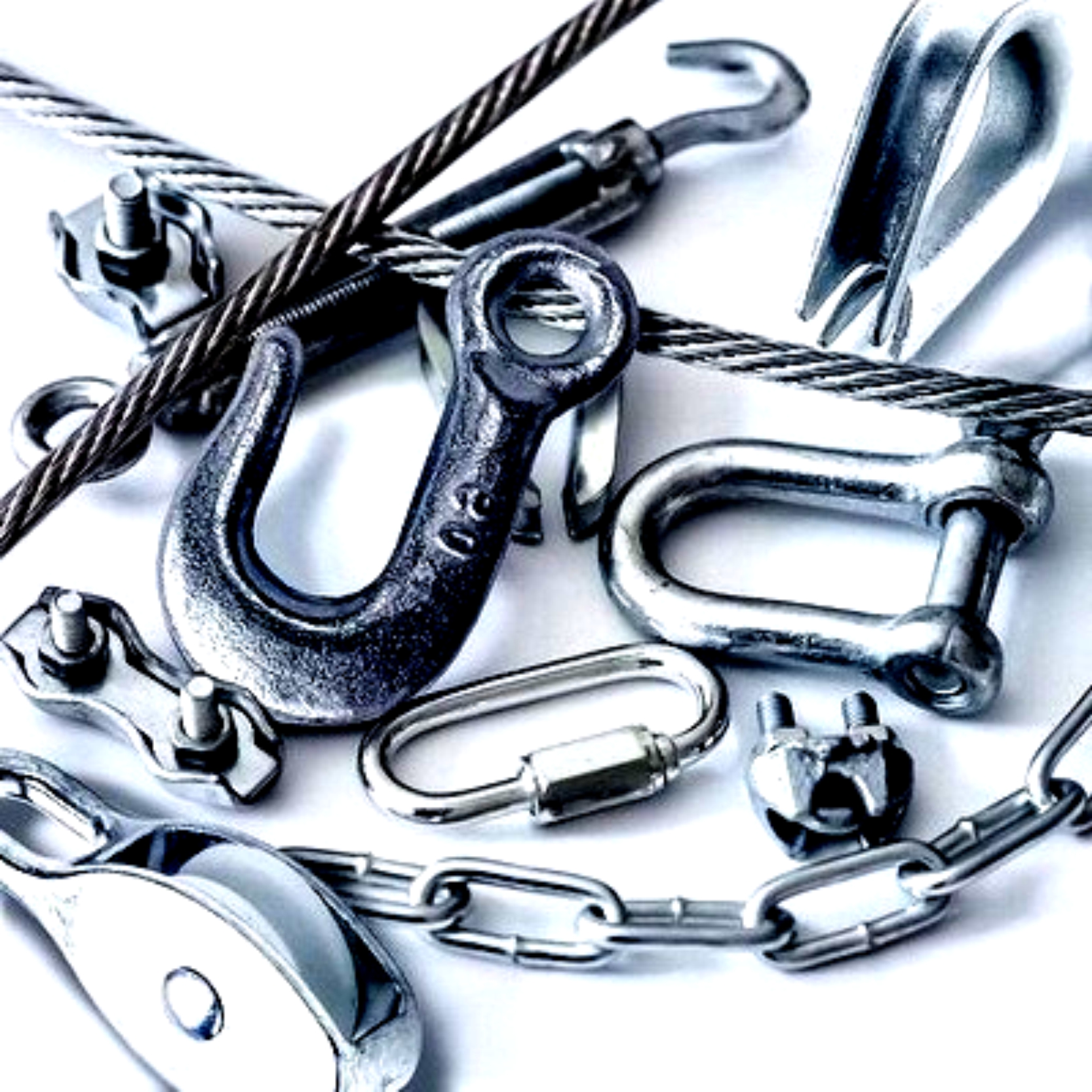

Такелаж

Трос для растяжки, DIN 3055 /DIN EN 12385-1,2,3,…,10/

Материал: сталь

Покрытие: оцинкованный, ПВХ

Дополнительно: Особенности конструкции: в зависимости от конструкции, трос имеет различную гибкость и коэффициент растяжения. Конструктивно трос изготовлен из высокопрочной проволоки и сердечника. Проволоку обвивают вокруг сердечника и получают прядь, пряди в свою очередь тоже обвивают вокруг сердечника и получают трос. Трос изготавливается в двух вариантах: без оплетки и в оплетке ПВХ.

Обозначение D, мм

1,5

2 3 4 5 6 8 10

Площадь поперечного сечения, мм 1,0 1,5 3,3 5,9 9,2 13,3 23,6 36,9
Рабочая нагрузка, кН 0,25 0,47 1,06 1,88 2,94 4,24 7,52 11,76
Разрушающая нагрузка, кН 1,25 2,35 5,29 9,41 14,7 21,2 37,6 58,8
Номинальный вес 1000 метров, кг 8,9 16,3 42,0 56,6 89,5 134,0 233,70 377,2

Трос для растяжки в оплетке ПВХ, DIN 3055

Материал: сталь

Покрытие: оцинкованный, ПВХ

Дополнительно:

Особенности конструкции: в зависимости от конструкции, трос имеет различную гибкость и коэффициент растяжения. Конструктивно трос изготовлен из высокопрочной проволоки и сердечника. Проволоку обвивают вокруг сердечника и получают прядь, пряди в свою очередь тоже обвивают вокруг сердечника и получают трос. Трос изготавливается в двух вариантах: без оплетки и в оплетке ПВХ.



Обозначение D, мм

1,5

2 3 4 5 6 8 10

Площадь поперечного сечения, мм 1,0 1,5 3,3 5,9 9,2 13,3 23,6 36,9
Рабочая нагрузка, кН 0,25 0,47 1,06 1,88 2,94 4,24 7,52 11,76
Разрушающая нагрузка, кН 1,25 2,35 5,29 9,41 14,7 21,2 37,6 58,8
Номинальный вес 1000 метров, кг 8,9 16,3 42,0 56,6 89,5 134,0 233,70 377,2

Цепь стальная длиннозвенная, DIN 763

Материал: сталь С1008

Покрытие: оцинкованная

Дополнительно:

Применение: цепь стальная общего назначения. Не использовать для подъема грузов. Применяется в качестве растяжки. Не выносит ударных нагрузок

Особенности конструкции: конструктивно цепь состоит из стальных звеньев овальной формы, соединенных между собой. Цепь имеет большую степень свободы, ограниченную одним звеном. DIN 763 имеет малый коэффициент растяжения. За счет большой длины звена позволяет легко закрепить, укоротить, сделать петлю методом звено в звено. Размер определяется диаметром сечения тела звена

Обозначение

3

4 5 6 8 10

D, диаметр проволоки, мм 3 4 5 6 8 10
T, внутренняя длина звена, мм 26 32 36 42 54 66
B, наружная длина звена, мм 12 16 20 24 32 40
Рабочая нагрузка, кН 0,45 1 1,6 2,25 4 6,25
Разрушающая нагрузка, кН 2,8 6 10 14 25 40
Номинальный вес 1000 метров цепи, кг 100,00 240,00 406,25 625,00 1025,00 1666,70

Цепь стальная короткозвенная, DIN 766

Материал: сталь 1008

Покрытие: оцинкованная

Дополнительно:

Применение: цепь стальная общего назначения. ?спользуется при больших нагрузках, чем цепь длиннозвенная.

Не использовать для подъема грузов. Применяется в качестве растяжки. Не выносит ударных нагрузок.

Обозначение

3

4 5 6 8 10

D, диаметр проволоки, мм 3 4 5 6 8 10
T, внутренняя длина звена, мм 16 16 18,5 18,5 24 28
B, наружная длина звена, мм 11 14 17 20 26 34
Рабочая нагрузка, кН 0,75 1,5 2,5 3,5 6,3 10
Разрушающая нагрузка, кН 3 6 10 14 25 40
Номинальный вес 1000 метров цепи, кг 160,0 250,0 500,0 733,3 1250,0 2066,0

Зажим для стальных канатов, оцинкованный, DIN 741

Материал: сталь

Покрытие: оцинкованный

Дополнительно:

Применение: зажим используется для соединения канатов и цепей между собой, а также для изготовления петель на их концах. Размер определяется по диаметру применяемого каната.

Обозначение D, мм

3

4 5 6 8 10 12 16

Db, мм 4 4 5 5 6 8 10 12
C, мм 21 22 23 26 30 34 42 50
F, мм 9 10 11 13 16 19 24 29
K, мм 10 10 10 11 15 17 21 26
B, мм 20 22 24 28 34 42 55 63
L, мм 12 13 13 15 19 22 30 33
H, мм 10 11 11 12 14 18 23 26
D, диаметр применяемого каната, мм 3 4 5 6 8 10 12 16
Мин. кол-во соединений 3 3 3 3 5 5 5 5
Номинальный вес 1000 шт., кг 8,45 8,80 12,80 15,80 28,10 60,00 115,10 181,40

Талреп крюк-кольцо/ крюк-крюк (муфта и стержни-крюки), оцинкованный, DIN 1480

Покрытие: оцинкованный

Материал: сталь

Дополнительно:

Применение: служит для изменения длины, натяжения,и регулировки натяжения цепей, канатов. Широко используется при установке и креплении мачт и антенн.

Особенности конструкции: состоит из муфты стяжной кованной (DIN 1480) и стержней крюка/кольца.

Обозначение

М5х75

М6х90 М8х110 М10х130 М12х140 М14х170 М16х190

Резьба М5 М6 М8 М10 М12 М14 М16
D1, зев крюка, мм 7,5 9 10 14 17 20 25
D2, внутр. диаметр кольца, мм 7,5 9 10 14 17 20 25
L, длина тела талрепа,мм 75 90 110 130 140 170 190
Рабочая нагрузка, кН 0,95 1,9 3,7 5,3 7 10 13
Номинальный вес 1000 шт., кг 50,30 89,53 153,83 275,60 414,00 620,00 921,33

Коуш стальной для канатов, оцинкованный, DIN 6899

Материал: сталь

Покрытие: оцинкованный

Дополнительно:

Коуш предназначен для установки на канат при изготовлении петли на его конце. Предохраняет канат от перетирания, делает петлю более плавной. Широко используется в грузоподъемных устройствах. DIN 6899 может быть установлен как на стальные, так и на растительные и синтетические канаты. Размер определяется по диаметру применяемого каната.

Обозначение

5

6 7 9 11 13 15 18

К, мм 2,4 2,4 2,8 3,1 3,3 3,7 4,7
А, мм 16 18 20 24 28 32 40 48
L, мм 25 28 32 38 45 51 64 79
С, мм 6 7 8 10 12 14 18 20
D, диаметр применяемого  каната 5 6 7 9 11 13 16 18
Номинальный вес 1000 шт., кг 5 8 10 21 33 83 133 320

РЫМ-ГАЙКА, оцинкованная, DIN 582

Материал: сталь

Покрытие: оцинкованная

Дополнительно:

Основное назначение - закрепление цепей и канатов с помощью резьбового соединения. Размер рым-гайки определяется по резьбовой части.

Обозначение D, мм

М6

М8 М10 М12 М14 М16 М20 М24

D1, мм 20 20 25 30 35 35 40 50
D3, мм 36 36 45 54 63 63 72 90
D4, мм 20 20 25 30 35 35 40 50
H, мм 36 36 45 53 62 62 71 90
K, мм 8 8 10 12 14 14 16 20
Номинальный вес 1000 шт.,кг 56,0 53,0 99,7 161,2 191,2 192,0 236,8 753,0

Карабин пожарный, оцинкованный

Материал: сталь

Покрытие: оцинкованный

Дополнительно:

Применяется для быстрого, простого и надежного соединения цепей и канатов с закрепляемыми элементами. Размер карабина определяется по диаметру поперечного сечения проволоки.

Обозначение

14 мм


D, диаметр, мм 14
В, мм 35
L, мм 180
Т, мм 8,0
Номинальный вес 1000 шт., кг 300

Карабин винтовой, оцинкованный

Материал: сталь

Покрытие: оцинкованный

Дополнительно:

Применяется для ремонта и наращивания цепей. Стальной карабин используется для всех типов цепей. Размер карабина определяется по диаметру поперечного сечения проволоки.

Обозначение

3

4 5 6 8 10 12

С, мм 8 10 12 16 18 20 23
L, мм 29 33 38 45 60 69 83
А, мм 10 12 13 14 18 20 25
Рабочая нагрузка, кН 1 1,8 3,4 5 10 15 20
Номинальный вес 1000 шт., кг 7,5 12,3 21,5 36,0 86,0 135,5 231,0
